1. 產品概述

YTDVI-1V1U1E-B/J網線網絡傳輸器是由KVM發送器（YTDVI-1V1U1E-B）和KVM接收器（YTDVI-1V1U1E-J）組成，通過網線傳輸DVI、Audio、鍵盤、鼠標信號。 在多媒體應用系統中，往往需要把VGA視頻信號、鍵盤、鼠標信號、音頻信號進行遠距離傳輸，但使用普通的電纜長距離傳輸時，總會出現輸出信號差，容易受干擾，顯示出來的圖像會出現模糊、拖尾、分色等現象。同時傳輸距離短，要多條電纜才能同時傳輸這些信號，不能滿足多媒體信息發布等場合長距離傳輸?shù)囊?，使?span>YTVGA-1V1U1E-B/J網線網絡傳輸器進行傳輸，完全解決了此類問題,該款產品可通過點對點超五類網線傳輸120米，六類網線傳輸150米；也可通過交換機或C類網絡傳輸。同時,網線網絡傳輸器傳輸具有衰減小、頻帶寬、抗干擾性能強、安全性能高、體積小、重量輕等優點，所以在長距離傳輸和特殊環境等方面具有無法比擬優勢。

        YTDVI-1V1U1E-B發送器，YTVGA-1V1U1E-J是接收器，二個設備配合使用，可實現經發送器器把VGA、Audio、鍵盤鼠標信號經網線、網絡發送給接收器,特別適用于控制中心、教育、醫療、電力、保密系統的KVM長距離傳輸應用。

2. 功能特點

1. 支持傳輸DVI信號、音頻、USB鍵盤、USB鼠標
2. 高達1280*1024/1600*1200/720p/1080i/1080p/的視頻分辨率
3. 支持VGA最高解析度高達1080P；
4. 單根網線即可同時傳輸多種信號
5. 傳輸距離超五類線120米，六類線150米，也可通過C類網絡傳輸
6. 支持即插即用，無需任何設置。
7. 可24小時連續運行，穩定可靠。

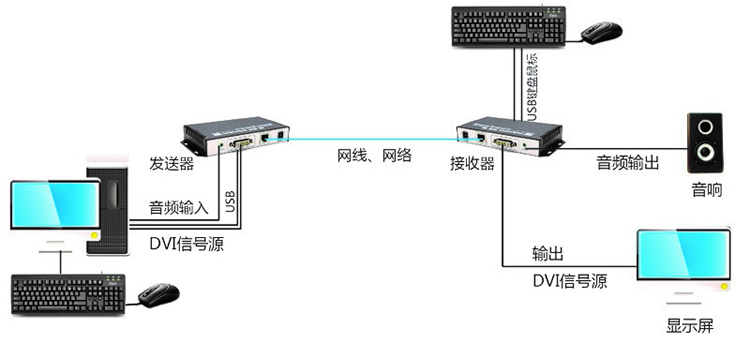

3.  參考方案

4.  技術參數

產品型號			YTDVI-1V1U1E-B/J
發送器	輸入信號	接口類型	DVI×1 USB×1 3.5音頻×1
	輸出信號	接口類型	RJ45×1
接收器	輸入信號	接口類型	RJ45×1
	輸出信號	接口類型	DVI×1  USB鍵盤×1 USB鼠標×1 3.5音頻×1
最大分辨率			1920X1080@60HZ
傳輸距離			點對點120米或C類網絡
線纜要求			超五類以上
尺寸	長X寬X高		16.4cm*8.5cm*2.5cm
凈重			0.22kg
電源			DC 12V, 1A
工作溫度/濕度			0~50°/ <90%,無冷凝
存儲溫度			-20~85°
