SDI光端機產品最早為廣電行業客戶開發使用，應用于電視臺演播廳，大運會直播現場，后來延伸至1080P高清監控領域，可帶反向控制數據；速率是1.485G（也稱1.5G，對應SMPTE-292M標準，支持720P）和2.97G （也稱3G，對應SMPTE-424M標準，支持FULL HD全高清1080P-60HZ）。SDI光端機的應用領域有較高的畫面質量要求，應采用SDI光端機專用VIDIO模塊，才能保證高清圖像傳輸過程中無閃屏、黑屏藍屏等現象。
    廣州郵通是SDI光端機最早的生產廠家之一，我公司自主研發生產的SDI系列光端機通過Pathological（極度惡劣環境）測試，此系列SDI數字視頻光纖傳輸系統，支持新的1080P 3Gbps HD-SDI格式，可以在單模或多模光纖上長距離、無失真的傳輸1或多路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行數字視頻信號。由于采用了先進的數字光纖傳輸技術，在Mini-3GHD系統中用戶可不作任何調整，設計簡易，工作安全可靠。如今的數字演播室都采用基于串行數字接口（SDI）的傳輸系統，SDI數字視頻系統傳輸?shù)氖遣粔嚎s的數字分量視頻信號以及數字音頻信號。該SDI光端機設計和生產是適合于電視行業的高可靠、高性能的串行數字光傳輸設備，滿足DVB回傳和制作，現場制作 ,新聞采集 ，現場直播信號傳輸，遠程演播室，通用數字視頻傳輸業務，電信信號傳輸?shù)葮I(yè)務需求。信號格式從19.4Mbps到2.97Gbps，系統支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M等數字電視格式的信號，滿足工業級產品的要求。

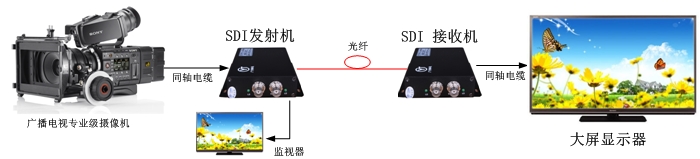

    SDI光端機典型應用動物拍攝；現場直播光纖傳輸；電視臺遠程演播室；新聞采集；軍事或公安指揮與控制

   SDI光端機產品最早為廣電行業客戶開發使用，應用于電視臺演播廳，大運會直播現場，后來延伸至1080P高清監控領域，可帶反向控制數據；速率是1.485G（也稱1.5G，對應SMPTE-292M標準，支持720P）和2.97G （也稱3G，對應SMPTE-424M標準，支持FULL HD全高清1080P-60HZ）。SDI光端機的應用領域有較高的畫面質量要求，應采用SDI光端機專用VIDIO模塊，才能保證高清圖像傳輸過程中無閃屏、黑屏藍屏等現象。
    廣州郵通是SDI光端機最早的生產廠家之一，我公司自主研發生產的SDI系列光端機通過Pathological（極度惡劣環境）測試，此系列SDI數字視頻光纖傳輸系統，支持新的1080P 3Gbps HD-SDI格式，可以在單模或多模光纖上長距離、無失真的傳輸1或多路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行數字視頻信號。由于采用了先進的數字光纖傳輸技術，在Mini-3GHD系統中用戶可不作任何調整，設計簡易，工作安全可靠。如今的數字演播室都采用基于串行數字接口（SDI）的傳輸系統，SDI數字視頻系統傳輸?shù)氖遣粔嚎s的數字分量視頻信號以及數字音頻信號。該SDI光端機設計和生產是適合于電視行業的高可靠、高性能的串行數字光傳輸設備，滿足DVB回傳和制作，現場制作 ,新聞采集 ，現場直播信號傳輸，遠程演播室，通用數字視頻傳輸業務，電信信號傳輸?shù)葮I(yè)務需求。信號格式從19.4Mbps到2.97Gbps，系統支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M等數字電視格式的信號，滿足工業級產品的要求。
    SDI光端機典型應用動物拍攝；現場直播光纖傳輸；電視臺遠程演播室；新聞采集；軍事或公安指揮與控制

◆ 在單纖上傳1路單向HD-SDI信號；；
◆ 工作范圍從19.4Mb/s 到 1.485Gb/s；
◆ 用于SMPTE 292M (1.485Gb/s) 的時鐘恢復；
◆ 支持所有的SMPTE 292M (1.485Gb/s) 的標準，工作于143Mb/s - 360Mb/s ；
◆ 自動適應SDI 143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps速率
◆ 支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、SMPTE 424M、M2S 和 DVB-ASI (270Mb/s)標準；
◆ 輸出光波長范圍為1310nm、1550nm和高達16種CWDM波長(ITU-T G.694.2 兼容)；
◆ 150m自動電纜均衡，適用所有在 2.97 Gb/s以下的速率(Belden 1694A)；
◆ 內置電纜自動均衡器和時鐘重定時功能；
◆ 國際最專業的串行數字分量視音頻測試儀嚴格測試，可隨機提供詳細測試指標；
◆ 內置電纜自動均衡器和時鐘重定時功能；
◆ 千兆光纖傳輸技術，大容量，易升級；
◆ 光纖WDM、CWDM、DWDM技術；
◆ 單模光纖傳輸；
◆ 無需軟件設置，支持即插即用功能，支持熱插拔；
◆ 內置浪涌和靜電保護，三級防雷設計；
◆ 適用于極高溫和極低溫等工業嚴酷環境；
◆ 全表面貼裝技術；
◆ 工業級設計，可靠性高。

定購指南

序號	名稱	型號	視頻	音頻(路)	數據(路)	以太網(路)
1	SDI光端機	YTHD-SDI-1V1S	1路	0	0	0
2	SDI光端機	YTHD-SDI-1VA	1路	選配	0	0
3	SDI光端機	YTHD-SDI-1VAD	1路	選配	選配	0
4	SDI光端機	YTHD-SDI-1VADE	1路	選配	選配	選配
5	SDI光端機	YTHD-SDI-2V1S	2路	0	0	0
6	SDI光端機	YTHD-SDI-2VA	2路	選配	0	0
7	SDI光端機	YTHD-SDI-2VAD	2路	選配	選配	0
8	SDI光端機	YTHD-SDI-2VADE	2路	選配	選配	選配
9	SDI光端機	YTHD-SDI-4V1S	4路	0	0	0
10	SDI光端機	YTHD-SDI-4VA	4路	選配	0	0
11	SDI光端機	YTHD-SDI-4VAD	4路	選配	選配	0
12	SDI光端機	YTHD-SDI-4VADE	4路	選配	選配	選配
13	SDI光端機	YTHD-SDI-8V1S	8路	0	0	0
14	SDI光端機	YTHD-SDI-8VA	8路	選配	0	0
15	SDI光端機	YTHD-SDI-8VAD	8路	選配	選配	0
16	SDI光端機	YTHD-SDI-8VADE	8路	選配	選配	選配
17	SDI光端機	YTHD-SDI-16V1S	16路	0	0	0
18	SDI光端機	YTHD-SDI-16VA	16路	選配	0	0
19	SDI光端機	YTHD-SDI-16VAD	16路	選配	選配	0
20	SDI光端機	YTHD-SDI-16VADE	16路	選配	選配	選配

視頻信號輸入
  串行電視 BNC 輸入
  電視信號標準：SMPTE292M,259M,297M,305M,310M, M2S, DVB- SI(270Mb/s),DVB-SSI和其它的Telecom/Datacom速率（19.4Mb/s - 2.97Gb/s）
  反射損耗：>15DB
  均衡：0-100m @ 2.97Gb/s
  連接器：75Ω  BNC
視頻信號輸出
  (EO/OE)與輸入同
  信號電平:800mV 標稱
  上升/下降時間:200ps 標稱
  過沖:< 10% 振幅
  反射損耗:> 15dB
  抖動:< 0.2UI
  連接器:75Ω BNC
光纖參數
  物理接口:FC/PC
  波長:1310nm/1550nm，可選CWDM波長
  光纖類型:單模10-80KM,多模500M-2KM
  最大鏈路損耗:12dB（更大可選）
  輸出光功率:–5 ~ –10dBm
  接收靈敏度:-18dBm
  連接器: FC/PC (SC 可選)
以太網（選配項）
  速率：10/100Mbps
  RJ45 端口：UTP-100-歐姆 5類線或超5類線
  標準：IEEE802.3u, IEEE802.3x
數據（可選）
  物理接口:4PIN鳳凰端子
  數據格式: RS-232, RS-422, RS-485 （全/半雙工）和支持NRZ, RZI和曼碼
  數據方向:正向/雙向
  傳輸速率:300~115200bps
  工作模式:RS-485/232/422  全/半雙工
音頻（選配項）
  信號類型:非平衡立體聲
  音頻方向：正向/反向
  物理接口:4PIN鳳凰端子，卡儂頭XLR，蓮花頭RCA和BNC可選
  輸入輸出電平：2Vp-p
  總諧波失真：≤0.01%
  帶寬：20~20KHz
  音頻編碼：24bit
  輸入/輸出阻抗：600Ω or 100KΩ
  加權信噪比：≥90dB
電源特性
  獨立式結構
  輸入電壓：推薦使用:DC 12V/2A
  單臺功耗：5W
  過壓保護：提供
  1U機架式結構
  每個1U機架可以安裝4臺設備
  輸入電壓：AC220V
  3U機架式結構
  每個4U機架可以安裝13臺設備
  輸入電壓：AC220V
環境特性
  操作溫度：-40 ～ 75 ℃
  存儲溫度：-40 ～ 85 ℃
  大氣氣壓：70 ～ 105 Kpa
  相對濕度：5% ～ 95% （無凝露）
機體特性
  獨立式外殼：金屬鋁合金
  外殼尺寸：210*187*29（mm）
  顏色：機器黑
  重量：200g
防護級別
  脈沖群抗擾度：2KV 執行標準:IEC61000-4-4
  整機靜電防護：
  1a 接觸放電 3級
  1b 空氣放電 3級
  執行標準：IEC61000-4-2
可靠性
  平均故障間隔時間(MTBF)：>30000小時
