1. 產品概述

本系列產品采用獨創技術，可同時支持 1~16 通道模擬量信號（電流/電壓）到光纖中繼。該設備采用雙電源供電，高性能FPGA可編程器件,無MCU處理，高速轉換，采樣頻率可以到20KHZ，12位 AD 轉換芯片，解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保 密性，同時也解決了電纜傳輸距離受限的問題。
2. 產品特色

2. 產品特色

?  該設備配對使用， 本端信號輸入，對端信號輸出

?  最多支持16路 4~20mA/0-24mA路電流量；或0~10V/0~5V電壓量，16 路模擬量輸入輸出可任意組合；

?  多模光纖/單模光纖可選，多模可傳輸 2KM，單?？蓚鬏?/span> 20KM，ST/SC/FC 接口可選；

?  具有信號故障保護功能；全方位顯示電接口和光纖運行狀態

?  4-20ma接口防雷達到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 標準

?  支持寬范圍交直流輸入,支持內部隔離，冗余雙電源輸入,電源支持過載保護、防反接保護

?  符合工業四級電磁兼容性要求；

?  超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；

?  無風扇高效散熱，降低修復時間；

?  IP40外殼防護等級，能夠經受住惡劣環境的考驗；

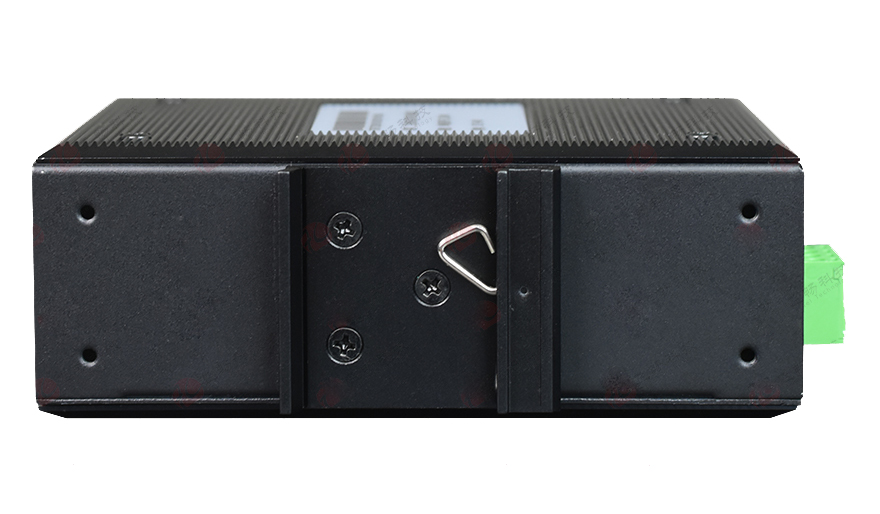

?  導軌或壁掛式安裝；

?  寬溫型：工作溫度-40℃~ +85℃；

3. 產品規格

光纖接口

 多模光纖:

50/125um 或 62.5/125um,

傳輸距離 2KM@ 62.5/125um單模光纖，衰減(3dbm/km )

波長: 820nm

發射功率: -12dBm (Min) ~ -9dBm (Max)

接收靈敏度: -28dBm (Min)

鏈路預算: 16dBm

 單模光纖:

8/125um, 9/125um,

傳輸距離 20Km@9/125um 單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)

波長:1310nm（超長距離傳輸時選用1550nm波長）

發射功率: -9dBm (Min) ~-5dBm (Max)

接收靈敏度: -27dBm (Min)

鏈路預算: 18dBm

 電流量：

支持 1~16 路電流量

輸入輸出范圍 0~24mA

分辨率 12 位

采樣速率 20K 次/秒

時間延遲 <1ms

最大負載能力 600Ω

輸入電阻 125Ω

精度 0.4%（常溫）

 電壓量：

支持 1~16 路電壓量

輸入輸出范圍 0~10V

分辨率 12 位

采樣速率 20KHZ 次/秒

時間延遲 <1ms

最大負載能力 600Ω

輸入阻抗 100KΩ

精度 0.4%（常溫）

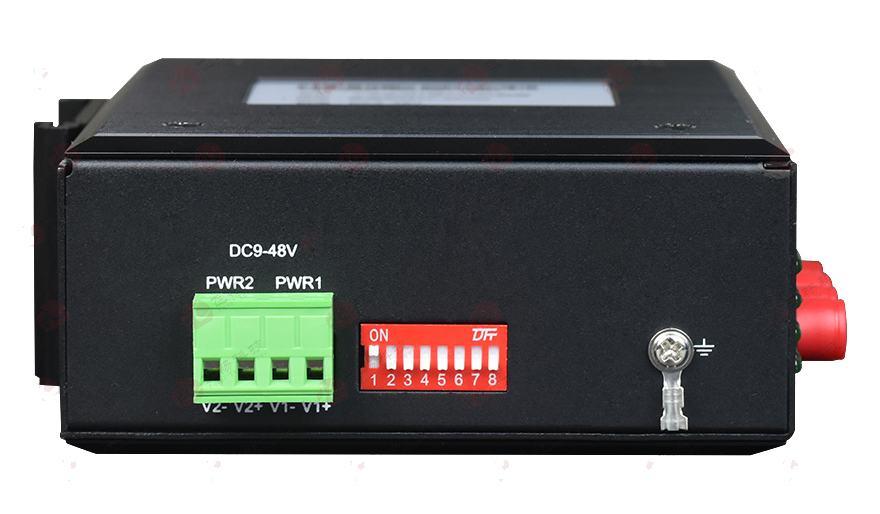

 電源需求

電源輸入 : DC9-48V

過載保護：支持；反接保護：支持；

接入端子：4芯5.08mm間距插入式端子

 尺寸大小          216（寬）X140（深）X31（高）

 工作環境

工作溫度: -40℃ ~85℃

工作濕度: 5% ~ 95% (無凝露)

存儲溫度: -40 ℃~ 85℃

存儲濕度: 5%~ 95% (無凝露)
